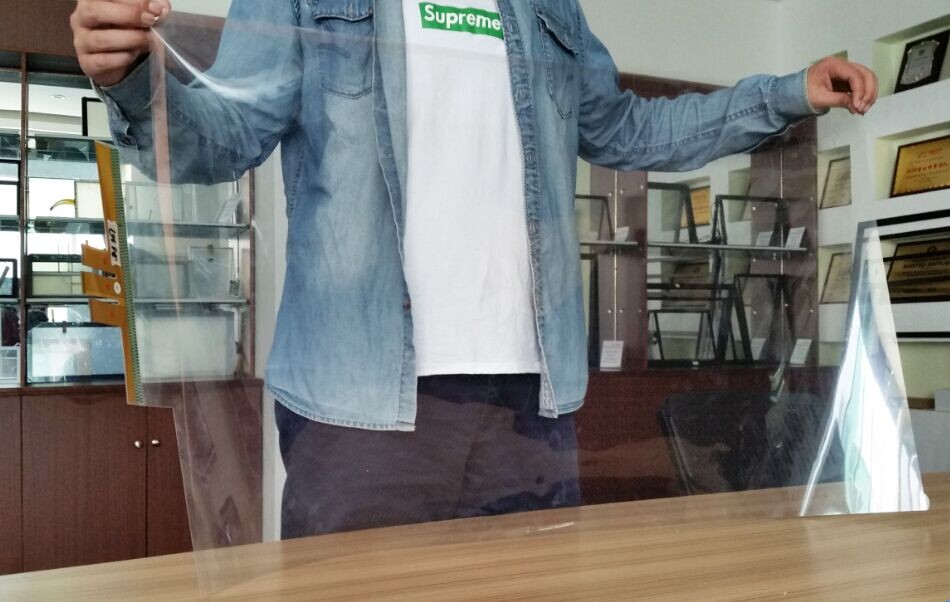

Sovrapposizione a 32 pollici del film di touch screen, film di touch screen capacitivo trasparente

32" 40" 42" 43" 46" 47" 50" 55" 60" 65" 70" 80" 84" multi film di touch screen, tocchi capacitivi del film 10 di tocco

La stagnola interattiva di tocco

sventi quello manifatturiero da ZXT. Rapidamente permettere ad un touch screen in vostro mondo di vetro ordinario. “il pannello di tocco flessibile di ampio formato di s, copertura da 30 a ha 3 parti fondamentali. il primo è sensore del film, secondo è regolatore di elettronica, noi lo chiama eBoard, terzo è driver. Il sensore del film è un prodotto verde della tecnologia, ha alta trasparenza, leggero e sottile. la griglia nana inclusa del cavo è una rete del sensore, quella può precisamente posizionando l'azione di tocco delle mani. Usa la percezione della tecnologia, facilmente cambia al touch screen a prova di proiettile. l'architettura del SoC di uso di eBoard, in modo dal PWB è piccoli e forte algoritmo di filtro anti-interferenze, può individuare il segnale debole che ha causato a mano.

Il supporto Windows XP/7/8 del driver, comprende bit 32 il bit e 64. sion, Mac OS X, Android 4,0 sulla versione. ha versione due, uno è versione della pellicola trasparente, ha progettato per la finestra interattiva e potrebbe essere pelato per riutilizzare. Un altro è versione permanente, una volta che pelate lo strato della copertura e laminate sul vetro. il sensore sarà permanentemente fisso. il fi ed a prova di proiettile sono l'applicazione possono compiere con questo requisito. Porterà aggiunto e divertimento ad uso

Che cosa è la stagnola interattiva di ZXT?
La stagnola interattiva è una chiara stagnola leggera di tocco cui può essere applicato sotto o dietro tutto il substrato non metallico per creare la a tramite il sistema di contatto (di vetro) materiale.

Come funziona?
La stagnola interattiva usa la capacità proiettiva. Quando un dito degli utenti o una mano gloved viene vicino alla superficie che causa una perturbazione nel campo elettrico che poi è individuato come evento di tocco, la posizione del tocco poi è calcolata precisamente.

Che spessore di materiale può il tocco sventare il lavoro con?
La stagnola di tocco può lavorare attraverso i materiali non metallici fino ad un massimo di 16mm spesso. Raccomandiamo di verificare i materiali più densamente di 10mm.

Funzionerà attraverso doppi vetri?
Il touch screen può funzionare attraverso doppi vetri. Per raggiungere questo il bordo di regolatore deve essere modificato nella fabbrica. Questa modifica rallenta la velocità di rinfrescamento del touch screen. dovuto questo soltanto le funzioni di tocco sono disponibili in questo modo piuttosto che trascinano e toccano. Raccomandiamo la prova del sito in tutti i casi per controllare la funzionalità poiché la specificazione del doppi vetri varia ampiamente.

Che cosa sono gli usi tipici della stagnola interattiva?
Con il sistema della finestra facendo uso di proiezione posteriore o il LCD come la tecnologia di visualizzazione.
Integrato con le esposizioni LCD per creare i chioschi o i touch screen autonomi.
Nell'ambito dei piani d'appoggio per mezzo del LCD o dei proiettori da sopra per la tecnologia di visualizzazione.

Che dimensioni sono disponibili?
La stagnola viene nel formato standard di 4:3 da 30" a 80' ed il formato di 16:9 da 32" a 100» dimensioni su ordinazione speciali è inoltre disponibile.

Che cosa è la più grande dimensione della stagnola posso comprare.
La larghezza è 120 cm e la lunghezza è 220 cm.
Chiami prego ZXT per discutere i requisiti.

Come è riparato?
Il touch screen può essere fisso facendo uso di un sistema adesivo permanente o non permanente. Il sistema usato dipende dall'applicazione.

Il sistema non permanente è destinato per servire su vetro soltanto, è un sistema ideale per le applicazioni al minuto dove potete desiderare rimuovere e recuperare la stagnola di tocco per le promozioni future.

Il nostro sistema permanente usa un ideale otticamente chiaro del sistema per l'applicazione al vetro e ad altri substrati non metallici. Meglio usato dove una riparazione permanente è richiesta e quando il touch screen sta utilizzando in una gamma di ambienti più irregolari.

Entrambi i sistemi usano un processo bagnato della laminazione. Le istruzioni di laminazione sono disponibili

Il tocco sventerà il lavoro attraverso vetro?
Questo tipo di vetro utilizza un metallo nella fabbricazione del vetro in modo dalla stagnola di tocco non funzionerà attraverso questo materiale. Altre tinte del metallo inoltre fermano il lavoro delle stagnole.

Che cosa sono i benefici chiave della stagnola interattiva di ZXT?

• Nessun'usura meccanica poichè non state toccando l'unità del touch screen soltanto il substrato sta terminando.
• Stagnola leggera facile applicarsi ad una gamma di legno acrilico di vetro ecc. dei materiali.
• Facile ai rollii della nave su in un tubo
• Può essere fatto rapidamente nelle dimensioni su ordinazione
• Calibratura di messa a punto, sensibilità semplici ecc
• Impianti con LCD e posteriore e proiezione frontale
• Impianti con le mani gloved
• Applicazioni della prova del vandalo e della prova del tempo

Funzionerà con le esposizioni LCD?
La stagnola di tocco può essere usata con le esposizioni LCD.
Mentre la a attraverso l'unità di tocco della finestra la stagnola di tocco in primo luogo si applica alla finestra e poi all'unità LCD è fisso dietro la stagnola di tocco.

La stagnola di tocco può anche essere integrata dentro le unità LCD. La stagnola dovrà applicarsi ad un substrato, c'è un requisito di un intercapedine, di 6-8mm fra il pannello LCD e la parte posteriore della stagnola che di tocco l'intercapedine, dipende dal rumore ha generato dal pannello LCD. È necessario inoltre da frantumare l'unità di regolatore al caso dell'unità LCD.

Funzionerà con gli schermi al plasma?
Nessun'questa esposizione genera troppo rumore elettrico

La stagnola ha una parte anteriore e una parte posteriore?
La stagnola non ha una parte anteriore o una parte posteriore, tuttavia quando l'unità è fornita con un doppio sistema integrato della riparazione del rilascio la stagnola è applicata da un lato soltanto.

Deve il bordo di regolatore essere al fondo?
Nessun l'unità può applicarsi con il regolatore alla cima o basare la stagnola può anche essere fornito con il regolatore dal lato.

Posso usare la pellicola trasparente con acrilico?
Per un corto periodo (che verifica l'unità) su un periodo più lungo la pellicola trasparente migrerà nell'acrilico che fa un legame permanente con l'acrilico.

Quanto tempo è il cavo di serie?
Il cavo standard fornito è 6M, noi inoltre ha un cavo di 15M come supplemento facoltativo

Posso avere cavi più lunghi?
Può essere possibile usare fino a 25M tuttavia che potete avvertire il rumore supplementare, che può rendere il sistema inutilizzabile. In queste situazioni raccomanderemmo l'uso di un ripetitore adatto di RS 232 o un RS 232 al sistema del convertitore Cat5.

Come mi collego ad una porta del computer di USB?
Potete usare USB al dispositivo che di serie del convertitore questi sono disponibili come supplemento facoltativo

Che cosa è il potere richiesto per il touch screen?
Il touch screen azionato dal porto RS232 e richiede fra 5-12v

Posso avere 2 stagnole accanto a ogni altro?
Sì e no!
Non è possibile avere due stagnole di tocco sullo stesso pezzo di vetro
C'è un requisito avere un intercapedine, fra due stagnole
È inoltre possibile che le stagnole di tocco debbano essere isolate l'uno dall'altro

Posso usare le stagnole con altri substrati, per esempio legno per le tavole interattive?
Sì la stagnola di tocco può lavorare attraverso tutto il materiale non metallico, raccomandiamo le prove del substrato per controllare la funzionalità.

I miei punti di calibratura sono fuori dell'area di esposizione, posso regolare questo?
Sì possiamo fornire le istruzioni su come fare questo

La stagnola di tocco non sta rispondendo, come faccio controllo che cosa il problema è.
Faccia riferimento prego la guida di inizio rapido o il manuale pieno dell'utente per le istruzioni trova-difetti.

Come uso la pellicola trasparente?
Le istruzioni di laminazione sono assicurate con la stagnola di tocco, essi possono anche essere trovate sul CD fornito con la stagnola di tocco.

Quante volte possono io rimuovere la stagnola e la ri correzione facendo uso della pellicola trasparente.
È possibile riutilizzare la pellicola trasparente se è tenuta in buone condizioni fra le installazioni. Tuttavia raccomanderemmo un nuovo pezzo siamo usati per la migliore installazione di qualità.

FAQ d'analisi guasti tecnico

Ho una stagnola installata davanti a ed il LCD ed il cursore continua saltare alla cima dello schermo a caso

Ciò è causata tramite interferenza con il cavo esterno nella stagnola.

per rimediare alla prova di problema: -

• riducendo la sensibilità grezza leggermente
• aggiunga una resistenza da 100 ohm nella linea sul pin 2 (blu) dentro il connettore di serie.
• colleghi il connettore a terra sull'estremità del PWB (identificato sul PWB) al caso del LCD (la copertura nera dovrebbe scivolare via appena il PWB.

Caratteristica tecnica della stagnola interattiva di tocco
